这两天大概看了一下canvas的绘图方式，决定先做一个时钟练练手，以前数学没学好，计算圆坐标的公式完全不会，在绘制刻度的地方花费了很多时间，在此记录下整个步骤，方便以后参考。你可以点击这里查看demo

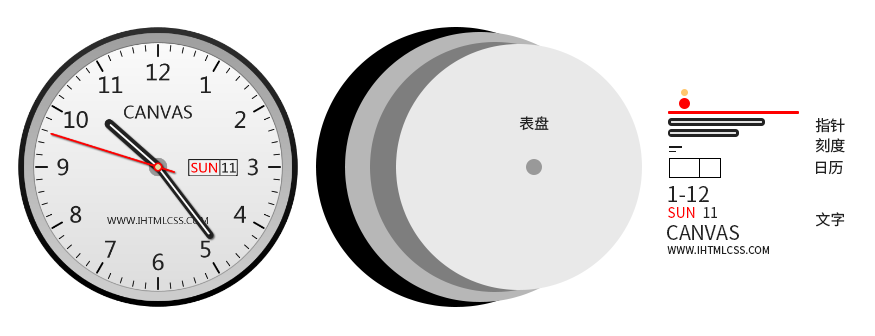

准备工作：先分析时钟的组成部件：

1.表盘：由五个圆形叠加

2.刻度：2种直线

3.数字：1-12

4.指针：3种直线

5.日历：矩形+数字

一、首先建立画布

html：

<canvas id="canvas" width="350" height="350">
</canvas>

1 2	<canvas id="canvas" width="350" height="350"> </canvas>

js：

var can = document.getElementById('canvas');
var locText = document.getElementById('location');
var ctx=can.getContext("2d");
// 定义圆心坐标为画布中心点坐标
var a = canvas.width/2;
var b = canvas.height/2;

var can = document.getElementById('canvas');

var locText = document.getElementById('location');

var ctx=can.getContext("2d");

// 定义圆心坐标为画布中心点坐标

var a = canvas.width/2;

var b = canvas.height/2;

二：绘制表盘：

1.因为表盘是由若干个圆形组成的，所以这里先定义一个绘制圆形的函数：

grdcircle(a,b,半径,渐变色1,渐变色2);

// 以(a,b)处为圆心绘制一个半径为r的圆形，并用线性渐变填充
function grdcircle(a,b,r,color1,color2){
    ctx.beginPath();
    var grd=ctx.createLinearGradient(150,0,150,300);
    grd.addColorStop(0,color1);
    grd.addColorStop(1,color2);
    ctx.shadowOffsetX=0;
    ctx.shadowOffsetY=0;
    ctx.shadowBlur=0;
    ctx.arc(a,b,r,0,2*Math.PI);
    ctx.fillStyle=grd;
    ctx.fill();
    ctx.closePath();
}

// 以(a,b)处为圆心绘制一个半径为r的圆形，并用线性渐变填充

function grdcircle(a,b,r,color1,color2){

ctx.beginPath();

var grd=ctx.createLinearGradient(150,0,150,300);

grd.addColorStop(0,color1);

grd.addColorStop(1,color2);

ctx.shadowOffsetX=0;

ctx.shadowOffsetY=0;

ctx.shadowBlur=0;

ctx.arc(a,b,r,0,2*Math.PI);

ctx.fillStyle=grd;

ctx.fill();

ctx.closePath();

}

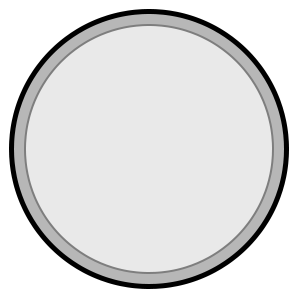

2.使用刚才建立的函数依次绘制四个不同大小的圆形，并用渐变色填充

grdcircle(a,b,150,"#333","#000");
grdcircle(a,b,144,"#999","#ccc");
grdcircle(a,b,134,"#666","#999");
grdcircle(a,b,133,"#fff","#dedede");

grdcircle(a,b,150,"#333","#000");

grdcircle(a,b,144,"#999","#ccc");

grdcircle(a,b,134,"#666","#999");

grdcircle(a,b,133,"#fff","#dedede");

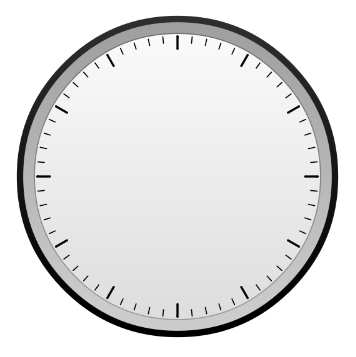

三、绘制刻度

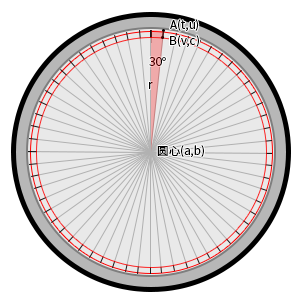

刻度是圆上某点到圆心的连线上的一小截线段，将整个圆分为60等份，则每个刻度到圆心的连线之间的夹角为360°/60=6°

已知圆上任意点的坐标公式为：

x=a+r*sin(c*π/180);
y=b+r*sin(c*π/180);

(a,b)=圆心坐标，r=半径，c=圆心角

圆心坐标，半径和圆心角都是已知，那么现在只要计算出点A和点B的坐标，就可以画出刻度了，这里使用for循环，每隔6°画一条点A(t,u)到点B(v,c)的线段；

scale(半径，宽度);

function scale(r,width){
    for(var p=1;p<=60;p++) {
        var o=p*6;
        t=a+r*Math.cos(Math.PI/180*o);
        u=b+r*Math.sin(Math.PI/180*o);
        ctx.lineWidth=width;
        v=a+(r-6)*Math.cos(Math.PI/180*o);
        c=b+(r-6)*Math.sin(Math.PI/180*o);
        ctx.beginPath();
        ctx.strokeStyle="#000000";
        ctx.lineCap="round";
        ctx.moveTo(t,u);
        ctx.lineTo(v,c);
        ctx.stroke();
        ctx.closePath();
    }
}
scale(131,1);

function scale(r,width){

for(var p=1;p<=60;p++) {

var o=p*6;

t=a+r*Math.cos(Math.PI/180*o);

u=b+r*Math.sin(Math.PI/180*o);

ctx.lineWidth=width;

v=a+(r-6)*Math.cos(Math.PI/180*o);

c=b+(r-6)*Math.sin(Math.PI/180*o);

ctx.beginPath();

ctx.strokeStyle="#000000";

ctx.lineCap="round";

ctx.moveTo(t,u);

ctx.lineTo(v,c);

ctx.stroke();

ctx.closePath();

}

scale(131,1);

这样画出来每一个刻度都一样长，但因为钟表刻度每5个刻度是一条长线段，所以还要判断当前刻度值/30是否是整数，如果是整数，则绘制一条长度12，宽度2的粗线，如果不是则绘制长度6，宽度1的细线。

这里先定义一个判断整数的函数

function isInteger(obj) {
    return Math.floor(obj) === obj;
}

function isInteger(obj) {

return Math.floor(obj) === obj;

}

重新写一遍，加入判断：

function scale(r,width){
    for(var p=1;p<=60;p++) {
        var o=p*6;
        t=a+r*Math.cos(Math.PI/180*o);
        u=b+r*Math.sin(Math.PI/180*o);
        if(isInteger(o/5)){
            ctx.lineWidth=2*width;
            v=a+(r-12)*Math.cos(Math.PI/180*o);
            c=b+(r-12)*Math.sin(Math.PI/180*o);
        } else {
            ctx.lineWidth=width;
            v=a+(r-6)*Math.cos(Math.PI/180*o);
            c=b+(r-6)*Math.sin(Math.PI/180*o);
        }
        ctx.beginPath();
        ctx.strokeStyle="#000000";
        ctx.lineCap="round";
        ctx.moveTo(t,u);
        ctx.lineTo(v,c);
        ctx.stroke();
        ctx.closePath();
    }
}
scale(131,1);

function scale(r,width){

for(var p=1;p<=60;p++) {

var o=p*6;

t=a+r*Math.cos(Math.PI/180*o);

u=b+r*Math.sin(Math.PI/180*o);

if(isInteger(o/5)){

ctx.lineWidth=2*width;

v=a+(r-12)*Math.cos(Math.PI/180*o);

c=b+(r-12)*Math.sin(Math.PI/180*o);

} else {

ctx.lineWidth=width;

v=a+(r-6)*Math.cos(Math.PI/180*o);

c=b+(r-6)*Math.sin(Math.PI/180*o);

}

ctx.beginPath();

ctx.strokeStyle="#000000";

ctx.lineCap="round";

ctx.moveTo(t,u);

ctx.lineTo(v,c);

ctx.stroke();

ctx.closePath();

}

scale(131,1);

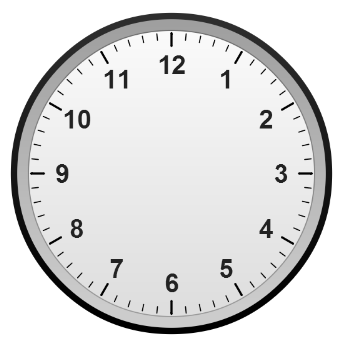

四、绘制数字

每隔5个刻度依次输出数字0-12，输出字符的坐标在对应的圆上，数字的坐标计算方法和画刻度差不多，这里就不多讲了，需要注意的一点是与刻度0对应的点坐标在三点钟位置，与实际不符，这里计算时要先把刻度值减掉15，让0刻度对应点坐标处于12点方向。

clocknumber(半径,颜色,字体样式);

function clocknumber(r,color,fontstyle){
    ctx.shadowOffsetX=0;
    ctx.shadowOffsetY=0;
    ctx.shadowBlur=0;
    ctx.font = fontstyle;
    ctx.textAlign="center";
    ctx.textBaseline="center";
    ctx.beginPath();
    for(var p=1;p<=60;p++) {
        var o = (p-15)*6; // 注意这里
        t=a+r*Math.cos(Math.PI/180*o);
        u=b+r*Math.sin(Math.PI/180*o);
        if(isInteger(p/5)){
            ctx.fillStyle=color;
            var num = ""+p/5+"";
            ctx.fillText(num,t,u+9);
        }
        ctx.closePath();
    }
}
clocknumber(102,"#222","24px Arial  bold");

function clocknumber(r,color,fontstyle){

ctx.shadowOffsetX=0;

ctx.shadowOffsetY=0;

ctx.shadowBlur=0;

ctx.font = fontstyle;

ctx.textAlign="center";

ctx.textBaseline="center";

ctx.beginPath();

for(var p=1;p<=60;p++) {

var o = (p-15)*6; // 注意这里

t=a+r*Math.cos(Math.PI/180*o);

u=b+r*Math.sin(Math.PI/180*o);

if(isInteger(p/5)){

ctx.fillStyle=color;

var num = ""+p/5+"";

ctx.fillText(num,t,u+9);

}

ctx.closePath();

}

clocknumber(102,"#222","24px Arial bold");

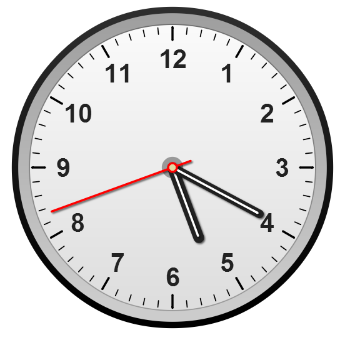

五、绘制表针

表针是圆上某点到圆形的连线，也和刻度的画法差不多，这里先定义一个绘制从圆心到某点的线段的函数

strokeline(半径,宽度,颜色,角度);

function strokeline(r,width,color,angle){
    var t,u;
    ctx.lineCap="round";
    ctx.strokeStyle = color;
    ctx.lineWidth = width;
    ctx.shadowColor="rgba(0,0,0,0.6)";
    ctx.shadowOffsetX=2;
    ctx.shadowOffsetY=2;
    ctx.shadowBlur=3;
    ctx.beginPath();
    ctx.moveTo(a,b);
    t=a+r*Math.cos(Math.PI/180*angle);
    u=b+r*Math.sin(Math.PI/180*angle);
    ctx.lineTo(t,u);
    ctx.stroke();
    ctx.closePath();
}

function strokeline(r,width,color,angle){

var t,u;

ctx.lineCap="round";

ctx.strokeStyle = color;

ctx.lineWidth = width;

ctx.shadowColor="rgba(0,0,0,0.6)";

ctx.shadowOffsetX=2;

ctx.shadowOffsetY=2;

ctx.shadowBlur=3;

ctx.beginPath();

ctx.moveTo(a,b);

t=a+r*Math.cos(Math.PI/180*angle);

u=b+r*Math.sin(Math.PI/180*angle);

ctx.lineTo(t,u);

ctx.stroke();

ctx.closePath();

}

再定义绘制指针的函数，这里注意时分秒都要换算成小数，如果：1分30秒换算为1.5分钟。

hour(小时,分钟,长度);

minute(分钟,秒,长度);

second(秒,长度);

function hour(h,m,l){ // 时针
    h = h*5+(m/60)*5-15;
    var angle = h*6;
    strokeline(l,10,"#222222",angle);
    // 我在指针上又绘制一条细的白色线，做出镂空效果
    strokeline(l-2,2,"#ffffff",angle);
}
function minute(m,s,l){ // 分针
    m = m+s/60-15;
    var angle = m*6;
    strokeline(l,8,"#222222",angle);
    strokeline(l-2,2,"#ffffff",angle);
}
function second(s,l){ // 秒针
    var angle = (s-15)*6;
    strokeline(l,2,"red",angle);
}

function hour(h,m,l){ // 时针

h = h*5+(m/60)*5-15;

var angle = h*6;

strokeline(l,10,"#222222",angle);

// 我在指针上又绘制一条细的白色线，做出镂空效果

strokeline(l-2,2,"#ffffff",angle);

}

function minute(m,s,l){ // 分针

m = m+s/60-15;

var angle = m*6;

strokeline(l,8,"#222222",angle);

strokeline(l-2,2,"#ffffff",angle);

}

function second(s,l){ // 秒针

var angle = (s-15)*6;

strokeline(l,2,"red",angle);

}

定义获取当前时间、日期、星期的函数：

function getTime(){
    var myDate = new Date();
    var myDay = myDate.getDate()
    var myWeek = myDate.getDay();
    var timeSec = myDate.getSeconds();
    var timeMinu = myDate.getMinutes();
    var timeHour = myDate.getHours();
    var Millsec = myDate.getMilliseconds()/1000;
    var arr_week = new Array("SUN","MON", "TUE", "WED", "THU", "FRI", "SAT");
    myDate = {
        "myDay":myDay,
        "myWeek":arr_week[myWeek],
        "timeSec":timeSec,
        "timeMinu":timeMinu,
        "timeHour":timeHour,
        "Millsec":Millsec
    };
    return myDate;
}

function getTime(){

var myDate = new Date();

var myDay = myDate.getDate()

var myWeek = myDate.getDay();

var timeSec = myDate.getSeconds();

var timeMinu = myDate.getMinutes();

var timeHour = myDate.getHours();

var Millsec = myDate.getMilliseconds()/1000;

var arr_week = new Array("SUN","MON", "TUE", "WED", "THU", "FRI", "SAT");

myDate = {

"myDay":myDay,

"myWeek":arr_week[myWeek],

"timeSec":timeSec,

"timeMinu":timeMinu,

"timeHour":timeHour,

"Millsec":Millsec

};

return myDate;

}

绘制表针：

var s = getTime().timeSec;
var m = getTime().timeMinu;
var h = getTime().timeHour;
var ms = getTime().Millsec;
fillcircle(a,b,10,"#999"); // 表针孔
hour(h,m,70); // 时针
minute(m,s,92); // 分针
second(s+ms,120); // 秒针
//因为秒针后面要长出一节，所以我在对位再画一条短的
second(s+ms+30,18);
// 一些细节
fillcircle(a,b,5,"red");
fillcircle(a,b,3,"#e2d8a1");

var s = getTime().timeSec;

var m = getTime().timeMinu;

var h = getTime().timeHour;

var ms = getTime().Millsec;

fillcircle(a,b,10,"#999"); // 表针孔

hour(h,m,70); // 时针

minute(m,s,92); // 分针

second(s+ms,120); // 秒针

//因为秒针后面要长出一节，所以我在对位再画一条短的

second(s+ms+30,18);

// 一些细节

fillcircle(a,b,5,"red");

fillcircle(a,b,3,"#e2d8a1");

六、绘制日历

日历由两部分组成，若干个矩形和星期及日期的文字，这里先定义绘制矩形和文字的函数

矩形：fillerect(x,y,a,b,宽度,颜色);

function fillerect(x,y,a,b,width,color){
    ctx.beginPath();
    ctx.fillStyle=color;
    ctx.lineWidth=width;
    ctx.fillRect(x,y,a,b);
    ctx.closePath();
}

function fillerect(x,y,a,b,width,color){

ctx.beginPath();

ctx.fillStyle=color;

ctx.lineWidth=width;

ctx.fillRect(x,y,a,b);

ctx.closePath();

}

文字：fillText(x,y,颜色,样式,文本内容,对齐方式);

function fillText(x,y,fontcolor,fontstyle,text,align){
    ctx.beginPath();
    ctx.shadowOffsetX=0;
    ctx.shadowOffsetY=0;
    ctx.shadowBlur=0;
    ctx.fillStyle=fontcolor;
    ctx.font=fontstyle;
    ctx.textAlign="" + align + "";
    ctx.textBaseline="center";
    text = ""+text+"";
    ctx.fillText(text,x,y);
    ctx.closePath();
}

function fillText(x,y,fontcolor,fontstyle,text,align){

ctx.beginPath();

ctx.shadowOffsetX=0;

ctx.shadowOffsetY=0;

ctx.shadowBlur=0;

ctx.fillStyle=fontcolor;

ctx.font=fontstyle;

ctx.textAlign="" + align + "";

ctx.textBaseline="center";

text = ""+text+"";

ctx.fillText(text,x,y);

ctx.closePath();

}

绘制日历：

var myweek = getTime().myWeek;
var myday = getTime().myDay;
fillerect(208,167,52,18,1,"#000");
fillerect(209,168,50,16,1,"#f1f1f1");
fillerect(241,167,1,17,1,"#222");
// 这里增加一个判断，如果是周日，则输出红色字
if (myweek=="SUN"){
    var weekcolor = "red";
} else {
    var weekcolor = "#222";
}
fillText(225,181,weekcolor,"14px Tahoma bold",myweek,"center");
fillText(251,181,"#222","14px Tahoma bold",myday,"center");

var myweek = getTime().myWeek;

var myday = getTime().myDay;

fillerect(208,167,52,18,1,"#000");

fillerect(209,168,50,16,1,"#f1f1f1");

fillerect(241,167,1,17,1,"#222");

// 这里增加一个判断，如果是周日，则输出红色字

if (myweek=="SUN"){

var weekcolor = "red";

} else {

var weekcolor = "#222";

}

fillText(225,181,weekcolor,"14px Tahoma bold",myweek,"center");

fillText(251,181,"#222","14px Tahoma bold",myday,"center");

7、添加一些别的文字

这里可以自由发挥，用刚才定义的绘制文字函数即可，这里要注意下绘制的顺序，不要遮挡到其它元素。

fillText(175,123,"#222","18px Georgia bold","CANVAS","center");
fillText(175,236,"#222","10px Tahoma bold","WWW.IHTMLCSS.COM","center");

1 2	fillText(175,123,"#222","18px Georgia bold","CANVAS","center"); fillText(175,236,"#222","10px Tahoma bold","WWW.IHTMLCSS.COM","center");

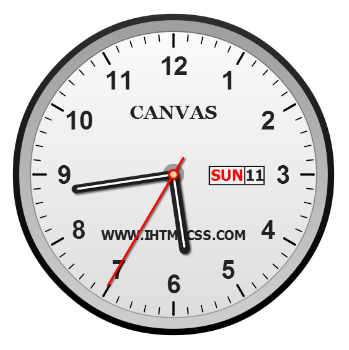

8.让时钟动起来！

到这一步，时钟的外观已经完成，但是是不会动的，需要每隔一段时间获取下当前时间并重新绘制图形，我们把刚才所有绘制图形的操作放在一个函数里，然后每隔一段时间执行一次这个函数。

function clock(){
    var s = getTime().timeSec;
    var m = getTime().timeMinu;
    var h = getTime().timeHour;
    var ms = getTime().Millsec;
    var myweek = getTime().myWeek;
    var myday = getTime().myDay;
    ctx.clearRect(0,0, canvas.width, canvas.height);//清除画布
    grdcircle(a,b,150,"#333","#000");
    grdcircle(a,b,144,"#999","#ccc");
    grdcircle(a,b,134,"#666","#999");
    grdcircle(a,b,133,"#fff","#dedede");
    fillcircle(a,b,10,"#999");
    scale(131,1);
    clocknumber(102,"#222","24px Arial  bold");
    fillText(175,123,"#222","18px Georgia bold","CANVAS","center");
    fillText(175,236,"#222","10px Tahoma bold","WWW.IHTMLCSS.COM","center");
    fillerect(208,167,52,18,1,"#000");
    fillerect(209,168,50,16,1,"#f1f1f1");
    fillerect(241,167,1,17,1,"#222");
    if (myweek=="SUN"){
        var weekcolor = "red";
    } else {
        var weekcolor = "#222";
    }
    fillText(225,181,weekcolor,"14px Tahoma bold",myweek,"center");
    fillText(251,181,"#222","14px Tahoma bold",myday,"center");
    hour(h,m,70);
    minute(m,s,92);
    second(s+ms,120);
    second(s+ms+30,18);
    fillcircle(a,b,5,"red");
    fillcircle(a,b,3,"#e2d8a1");
}

function clock(){

var s = getTime().timeSec;

var m = getTime().timeMinu;

var h = getTime().timeHour;

var ms = getTime().Millsec;

var myweek = getTime().myWeek;

var myday = getTime().myDay;

ctx.clearRect(0,0, canvas.width, canvas.height);//清除画布

grdcircle(a,b,150,"#333","#000");

grdcircle(a,b,144,"#999","#ccc");

grdcircle(a,b,134,"#666","#999");

grdcircle(a,b,133,"#fff","#dedede");

fillcircle(a,b,10,"#999");

scale(131,1);

clocknumber(102,"#222","24px Arial bold");

fillText(175,123,"#222","18px Georgia bold","CANVAS","center");

fillText(175,236,"#222","10px Tahoma bold","WWW.IHTMLCSS.COM","center");

fillerect(208,167,52,18,1,"#000");

fillerect(209,168,50,16,1,"#f1f1f1");

fillerect(241,167,1,17,1,"#222");

if (myweek=="SUN"){

var weekcolor = "red";

} else {

var weekcolor = "#222";

}

fillText(225,181,weekcolor,"14px Tahoma bold",myweek,"center");

fillText(251,181,"#222","14px Tahoma bold",myday,"center");

hour(h,m,70);

minute(m,s,92);

second(s+ms,120);

second(s+ms+30,18);

fillcircle(a,b,5,"red");

fillcircle(a,b,3,"#e2d8a1");

}

用setInterval每隔200毫秒执行一次：

self.setInterval(clock,200);

1	self.setInterval(clock,200);

到这里这个canvas的钟表就已经绘制完成，可以动起来了！

ps:我又增加了一个缩放函数，可以将画布缩放至指定宽度：

function CanvasScale(n){
    n = n/can.width;
    can.width=can.width*n;
    can.height=can.height*n;
    ctx.scale(n,n);
}

function CanvasScale(n){

n = n/can.width;

can.width=can.width*n;

can.height=can.height*n;

ctx.scale(n,n);

}

将画布缩放至600

CanvasScale(600);

1	CanvasScale(600);

统计	今日	昨日	本月	上月
暴力破解	7	9	130	1003
扫描器	43	114	1591	1691
合计	50	123	1721	2694

canvas 2018.2.11 作者：张先生 2.8k 0 3

相关文章

热门文章

文章评论暂无评论

发表评论
取消

canvas 2018.2.11 作者：张先生 2.8k 0 3

相关文章

热门文章

文章评论 暂无评论

发表评论 取消

文章评论暂无评论

发表评论
取消
